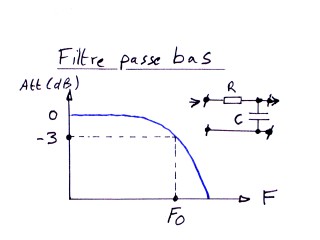

Filtres RC : le passe bas
Un filtre agit sur du courant alternatif BF ou HF. Le filtre passe bas laisse passer les fréquences plus basses que sa fréquence de coupure (F0). A cette fréquence il se produit une atténuation de 3dB. A noter que l'atténuation de ce filtre est de 6 dB/octave c'est à dire que l'atténuation en sortie augmente de 6 dB à chaque fois que l'on multiplie par 2 la fréquence d'entrée. |
 |

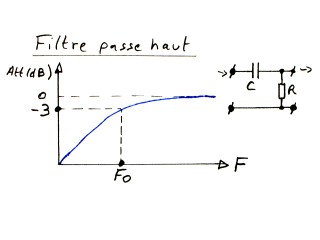

Filtre passe haut
Un filtre passe haut fonctionne à l'inverse d'un filtre passe bas : il laisse passer les fréquences élevées. Sa fréquence de coupure est également F0. Sa caractéristique est également de 6 dB par octave (au dessous de F0). |
 |
Fréquence de coupure des filtres passe bas et passe haut
Cette fomule est valable pour les deux filtres ci haut. Attention aux unités ! F0 (Hz) - R (Ohms) - C (Farad) |
 |
Exercice

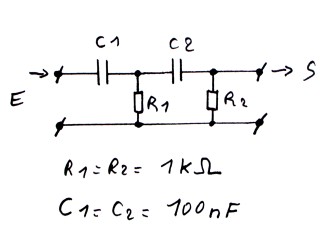

Quel type de filtre a on ? (deux filtres identiques en cascade) Quelle atténuation a il ? (en dB/octave) Calculer F0 en fonction des valeurs données. |
 |
Réponse de l'exercice
On a donc deux filtres passe haut de 6 dB par octave en cascade. Donc le montage est un filtre passe haut à 12 dB par octave (donc il atténue de 12 dB à chaque fois que l'on double la fréquence F0). La fréquence de coupure est indiquée ci contre. |
