Gains et Pertes - Intérêt des décibels
QSO TECHNIQUE sur le R7 du Jura les samedis à 18h locales. Les dB ont été créés pour simplifier les calculs comme on le verra pendant le QSO sur le relais. Le décibel (dB) est bien sur le dixième du Bel (B) unité plus proche des ordres de grandeurs habituels. En Bels la formule en puissance deviendrait Gp= log (Ps/Pe) sachant qu'en tension on a un rapport de 2 sur la puissance. Un resultat de gain NEGATIF est en fait une perte. |
 |

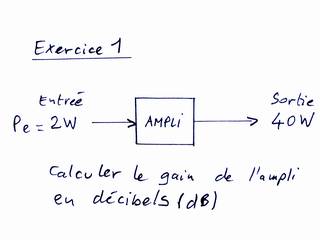

Exercice 1 : ampli HF |
 |

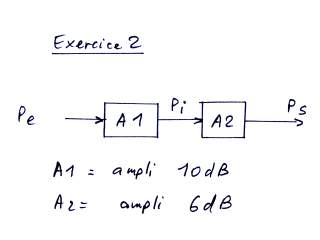

Exercice 2 et 2bis Pe = 500 mW On calcule Pi en premier (avec gain de A1) puis Ps -------------------------------------------------------- Exercice 2 bis: Recalculer une puissance de sortie en prenant un ampli de gain 16 dB et 500 mW de sortie. Que peut on conclure par rapport à l'exercice 2 ? |
 |

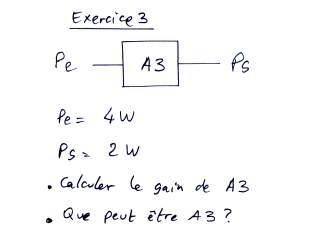

Exercice 3 Se rappeler qu'un gain négatif est une perte. 73 QRO. Thierry - F1RXC |
