La loi d'ohm en courant continu

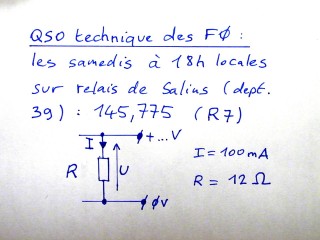

Il faut connaitre la formule très utilisée qu'est la loi d'ohm : U = R * I avec U en Volts (V) , R en ohms et I en Ampères (A) Exercice : quelle tension (U) est appliquée sur la résistance R ? Données : R = 12 ohms et I = 100 mA Note : 100 mA <=> 0,1 A |
 |
Une application pratique

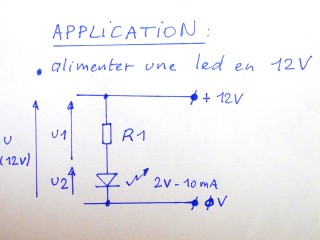

La théorie de la loi d'ohm sert très souvent en électronique : un exemple pratique. On peut comparer la L.E.D. (Light Emissive Diode) à une résistance qui ici doit passer 10 mA sous 2V. Sachant que U = 12 V on peut déduire facilement U1 aux bornes de R1 connaissant U2 étant les 2V de la L.E.D. On en déduit la résistance R1 à calculer. On peut réaliser le montage avec une led standard (comme l'exemple) ou une LED ayant d'autres caractéristiques comme 3V et 25 mA en recalculant une nouvelle résistance R1. On peut également calculer la puissance dissipée par la résistance R1 avec la formule simple : P = U * I (U1 dans notre cas). |
