Les groupements de résistances

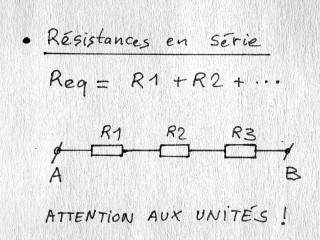

QSO TECHNIQUE sur le R7 du Jura les samedis à 18h locales. Les résistances ou bobines se comportent de la même manière en groupements à savoir: En série, on ajoute simplement la valeur des résistances. Attention ! Ne pas mélanger les unités : ohms entre eux, ou Kilo ohms entre eux, convertir si nécessaire. Exercice associé : R1 = 820 ohms, R2 = 4.7 K ohms , R3 = 1M ohms RESULTAT : Req = 1005520 Ohms ou 1005.520 KOhms ou 1.00552 MOhms. |
 |

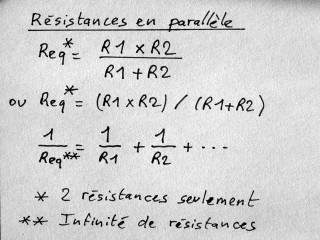

En parallèle
La première formule (présentée de deux manières différentes) est valable pour DEUX RESISTANCES. Sinon décomposer en utilisant deux résistances à chanque fois (QSO). Deuxième formule valable dans TOUS LES CAS. |
 |

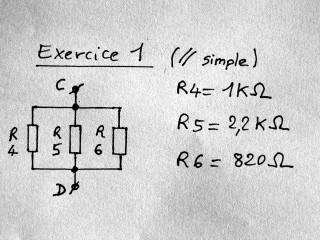

Application
ATTENTION AUX UNITES POUR LES CALCULS ! Résultat : Req = 374 ohms (arrondi). |
 |

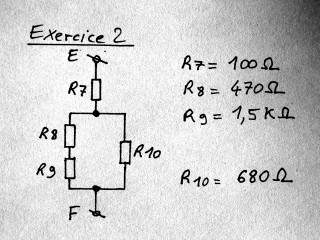

Groupement série et parallèle
Calculer d'abord le groupement R8 et R9 en série Puis le groupement R8 à R10 Puis faire intervenir R7. Résultat : Req = 605 Ohms (arrondi). 73 QRO à tous. Thierry. |
